Bab 1: Prinsip-prinsip Inti dan Signifikansi Strategis Pengujian Kontinuitas
Pada intinya, pengujian kontinuitas memverifikasi keberadaan loop arus yang lengkap dalam suatu sirkuit. Dari perspektif fisika, pengujian ini melibatkan penerapan tegangan uji yang sangat rendah di seluruh jalur dan mengukur arus atau resistansi untuk menentukan konektivitas.
Verifikasi Jalur Lingkaran Tertutup
Dalam rangkaian yang memenuhi syarat, resistensi harus mendekati nol. Tujuan mendasar dari pengujian kontinuitas adalah mengidentifikasi tiga cacat kritis:
- Sirkuit terbuka: Kabel putus atau terminal tidak terpasang dengan benar.
- Korsleting: Kontak fisik antara dua node yang seharusnya tidak terhubung.
- Salah kabel: Urutan kabel yang salah menyebabkan sinyal dikirim ke pin yang salah.
Mengapa Pengujian Kontinuitas Sangat Diperlukan
Di sektor dengan keandalan tinggi seperti otomotif, medis, dan kedirgantaraan, harness kabel sering kali terbungkus selubung pelindung yang rumit. Inspeksi visual tidak dapat mendeteksi kerusakan internal atau kontak yang buruk. Pengujian kontinuitas berfungsi sebagai garis pertahanan pertama dan paling penting, memastikan setiap kabel secara tepat memenuhi fungsinya.
Dengan memahami prinsip tersebut, kita harus memilih alat yang sesuai. Pada skala produksi yang berbeda, pilihan alat pengujian secara langsung menentukan stabilitas kualitas.
Bab 2: Dari Manual ke Otomatisasi: Evolusi Multi-Dimensi Alat Pengujian
Seiring dengan meningkatnya kompleksitas kabel harness, metode pengujian telah berkembang dari pemeriksaan manual sederhana menjadi sistem cerdas.

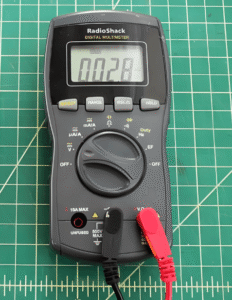

Peralatan Dasar: Multimeter Digital (DMM)
Untuk kabel kawat tunggal yang sederhana atau perbaikan dalam jumlah kecil, multimeter tetap merupakan alat yang paling nyaman. Dengan mengaturnya ke “mode bip”, teknisi dapat dengan cepat menentukan kontinuitas.
- Keterbatasan: Multimeter hanya memberikan penilaian kualitatif (terbuka atau tertutup), tidak dapat secara tepat mengukur resistensi kontak yang kecil, dan tidak memadai untuk harness yang kompleks dengan ratusan node.
Penguji Harness Otomatis Kelas Industri
Untuk produksi massal, JinHai menggunakan sistem pengujian harness yang sangat otomatis. Perangkat ini menyelesaikan analisis kontinuitas, korsleting, dan kesalahan pemasangan kabel di ribuan node dalam hitungan detik.
- Efisiensi Tinggi: Pemicuan satu tombol secara otomatis melintasi semua sirkuit.
- Penelusuran Data: Hasil pengujian secara otomatis diunggah ke basis data, memenuhi persyaratan penelusuran kualitas IATF 16949.
Banyak pembeli pemula berasumsi bahwa “lampu hijau” pada penguji menandakan kualifikasi produk. Namun, standar JinHai mengakui bahwa tantangan sebenarnya terletak pada identifikasi risiko tersembunyi yang ditutupi oleh indikasi “lulus” ini.
Bab 3: Analisis Teknis: Mengapa “Bip” Tidak Sama dengan “Lulus”?
Ini adalah kesalahpahaman klasik dalam industri ini: bunyi bip dari multimeter berarti harnessnya bagus. Pada kenyataannya, dua metrik penting dalam pengujian kontinuitas secara langsung menentukan keandalan jangka panjang suatu produk.
Perangkap Resistensi Kontak
Jika terminal berkerut buruk (sambungan solder dingin) atau teroksidasi, sirkuit mungkin masih dapat menghantarkan arus tetapi dengan resistansi setinggi beberapa ohm.
- Konsekuensi: Sesuai Hukum Joule $P = I^2 R$, resistansi tinggi menyebabkan pemanasan lokal yang parah pada aplikasi arus tinggi (mis., harness tegangan tinggi EV), yang pada akhirnya akan membuat konektor terbakar.
- Solusi JinHai: Kami menggunakan metode pengukuran empat kabel (Kelvin) untuk menghilangkan pengaruh resistensi kabel uji, sehingga memungkinkan pengukuran resistensi kontak tingkat miliohm yang tepat.
Kontinuitas Intermiten dan Pengujian Dinamis
Ini adalah masalah yang paling menantang bagi para insinyur. Meskipun kabel harness menjaga kontinuitas saat tidak bergerak, koneksi dapat mengalami gangguan sesaat (biasanya hanya berlangsung beberapa mikrodetik) selama gerakan kendaraan, getaran, atau ekspansi termal.
- Metode Pengujian: Penguji kontinuitas kontinu dengan kemampuan “penangkapan getaran” harus digunakan untuk pemantauan dinamis dalam kondisi getaran yang disimulasikan.
Bab 4: Proses Standar untuk Pengujian Kontinuitas Harness Kelas Industri
Di pabrik JinHai, setiap harness menjalani “Metode Pengujian Lima Langkah” yang ketat setelah selesai, sepenuhnya sesuai dengan IPC-WHMA-A-620 berstandar internasional.
Langkah 1: Pencocokan Perlengkapan dan Pencegahan Kesalahan
Untuk setiap harness yang disesuaikan, kami merancang perlengkapan uji khusus. Perlengkapan ini menggabungkan mekanisme penginderaan untuk memastikan konektor dimasukkan sepenuhnya dan kait terkunci.
Langkah 2: Pemindaian Kontinuitas Tegangan Rendah
Lakukan pemindaian sirkuit penuh menggunakan tegangan rendah (biasanya $5V$-$12V$) untuk memverifikasi peta titik-ke-titik yang sepenuhnya cocok dengan gambar desain.
Langkah 3: Pengujian Resistensi Kuantitatif
Sistem secara otomatis membandingkan nilai resistensi yang diukur terhadap spesifikasi standar. Untuk kabel sinyal yang penting, variasi resistansi harus dikontrol dalam 50mΩ.
Langkah 4: Isolasi & Pengujian Tegangan Tahan (Terintegrasi dengan Kontinuitas)
Sementara pengujian kontinuitas berfokus pada “integritas jalur,” kami secara bersamaan melakukan pengujian tegangan tinggi (Hi-Pot) untuk memastikan tidak ada kebocoran yang terjadi di antara jalur atau antara jalur dan housing.
Langkah 5: Konfirmasi Pelabelan
Hanya harness yang lulus semua tes yang memicu sistem untuk secara otomatis mencetak label “Lulus” yang unik.
Terlepas dari protokol pengujian yang ketat, memahami akar penyebab kegagalan sangat penting untuk mencegah cacat pada sumbernya.
Bab 5: Diagnosis Kegagalan Umum dan Strategi Pencegahan
Dalam produksi aktual, uji kontinuitas yang gagal (Open/Short) biasanya disebabkan oleh tiga faktor utama:
Cacat Proses Crimping
Crimping die yang aus dapat menyebabkan kerusakan untaian atau ketinggian crimp yang tidak sesuai. Hal ini tidak hanya meningkatkan resistensi kontak tetapi juga mengurangi gaya tarik.
- Pencegahan: JinHai melakukan inspeksi pencitraan CCD dan analisis penampang melintang pada setiap batch cetakan untuk memastikan kepadatan aliran logam yang optimal pada sambungan crimp.
Terminal Mundur
Jika terminal tidak dapat terpasang sepenuhnya pada rumah konektor, probe dapat mencatat kontinuitas selama penyisipan, tetapi terlepas karena getaran saat dilepas.
- Pencegahan: Menggunakan bangku uji otomatis dengan fungsi deteksi “gaya tarik”.
Oksidasi dan Kontaminasi
Kelembaban lingkungan atau korosi kimiawi dapat membentuk lapisan isolasi pada permukaan terminal.
- Pencegahan: Mengontrol secara ketat lingkungan penyimpanan bahan baku dan menggunakan terminal berlapis emas atau perak untuk produk dengan permintaan tinggi.
Kesimpulan: Keyakinan dalam menghubungkan segala sesuatu berasal dari dedikasi pada setiap simpul.
Pengujian konduktivitas mungkin tampak sebagai langkah akhir yang sederhana dalam produksi, namun berfungsi sebagai “mikroskop” yang mengungkapkan keahlian produsen. Dari verifikasi sirkuit dasar hingga analisis resistensi kontak yang mendalam, dari pengujian statis hingga penangkapan simulasi getaran dinamis-setiap detail mendukung keamanan dan keandalan produk akhir.
Di JinHai, kami memahami bahwa rangkaian kabel adalah seni koneksi. Kami telah berinvestasi dalam kelompok pengujian otomatis canggih dan secara ketat mematuhi standar internasional IPC untuk memastikan bahwa ketika Anda mengintegrasikan rangkaian kabel JinHai ke dalam sistem Anda, Anda tidak hanya mendapatkan “konduktivitas” fisik, tetapi juga kepercayaan mutlak pada kualitas produk.
